Installation du portail



J'ai profité du week end prolongé de fin avril avec le pont du 1er mai 2007 pour monter mon portail. Il s'agit d'un portail en aluminium de 3,5m de large (592€TTC le portail).

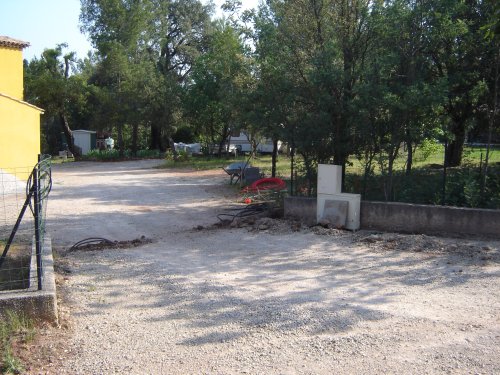

J'ai commencé samedi en enlevant déjà les gaines que j'avais passées en attente.

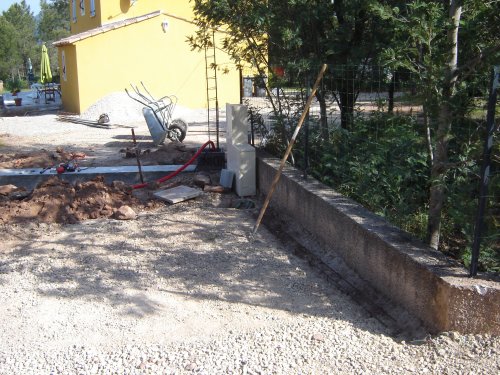

Je compte englober les blocs EDF dans le muret, pour cela je vais élargir le muret existant, j'ai donc creuser au bas du muret pour élargir la fondation existante.

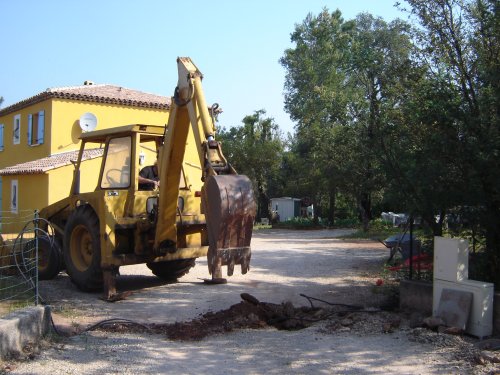

Cool d'avoir un voisin qui possède un tracto pelle ! En deux trois mouvements la tranchée était faite.

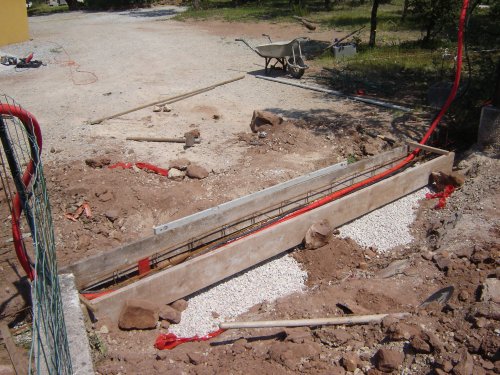

Préparation du coffrage du seuil, en plusieurs étapes:
- quelques brouettes de tout venant sur le fond
- pose du chainage
- mise en place des planches en prenant soin de vérifier le niveau
- mise en place des gaines (une gaine pour la lumière en haut du pilier, et une autre pour le détecteur du futur automatisme de portail)

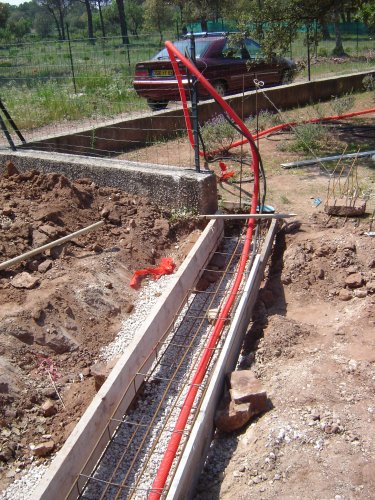

Mise en place des équerres prises dans la ferraille du seuil et sur lesquelles se fixera la ferraille des piliers, ce sont des tiges de feraille d'un diamètre de 8mm pliées en deux et fixées avec du fil de fer. Je les ai attachées comme j'ai pu le temps que je coule le béton.
Temps pour préparer le coffrage 1h30.

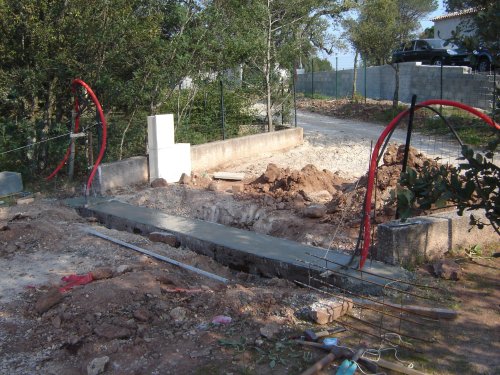

Quelques bétonnières plus tard, le seuil est terminé, il fait 4,5m de long, 40cm de large et 30cm d'épaisseur (soit 0,5m3 à peu près de béton)
J'ai utilisé:
- 7 sacs de ciment à 5,21€HT pièce
- un chainage pour fondation à 22,02€HT
- à peu près 0,5m3 de mélange à béton à 28,18€HT le m3
- une gaine rouge de diamètre 40mm à 19,23€HT les 25m
- 4 tiges métallique diamètre 8mm à 2,53€HT
Temps pour couler le seuil 1h30 à deux (une personne à la bétonnière et une autre qui coule).
Temps de séchage 7jours pendant lesquels aucune voiture ne doit passer pour garantir sa solidité.
Le lendemain dimanche, j'ai mis en place les premiers élements de portail en prenant soin de vérifier le niveau et la distance entre les deux, avec un portail de 3,5m j'ai pris un écartement de 3,56, soit 3cm de chaque côté.
A vrai dire j'aurais du prendre un écartement de 3,6 si j'avais pris en compte la largeur du crépis (2cm d'épaisseur) ...

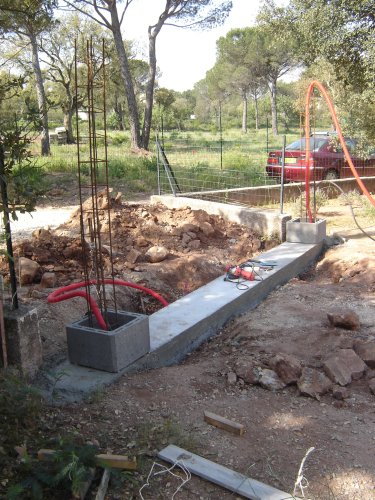

J'ai fixé également la ferraille des piliers.
Parallèlement à ça, j'ai posé de la ferraille de fondation pour l'élargissement du mur.

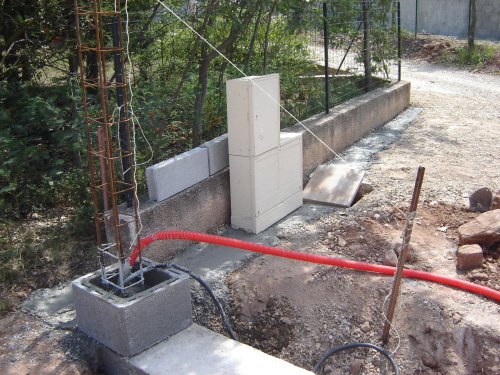

Ca y est j'ai coulé dans les premiers éléments (remplissage à moitié pour que le béton prenne bien quand je mettrai les autres éléments).
J'ai également coulé la fondation.
C'est par le regard dont on distingue le couvercle qu'arrivera les fils pour le visiophone, les lumières et le futur automatisme de portail.

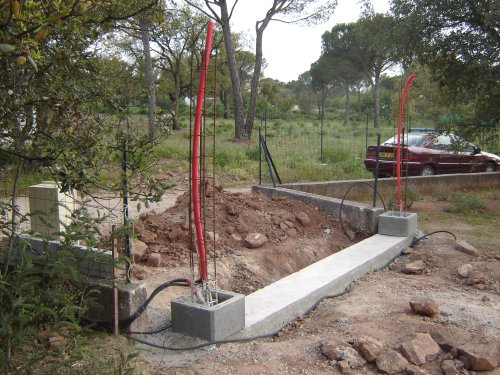

Mise en place des autres gaines, au total cela nous fait:
- lumière sur chacun des piliers
- détecteur de chaque côté
- le bras articulé sur chacun des poteaux
en plus de cela du garange à partir d'une gaine en attente, j'ai tiré
- les 4 fils du visiophone (dont 2 pour la gache automatique)
- du courant (3 fils) pour les lumières que je déclencherai de la maison (en attendant mieux)
- 6 fils en attente

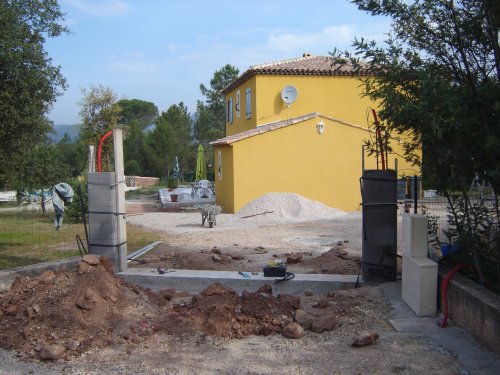

Le lundi pendant lequel j'ai fait le pont, j'ai monté les piliers, j'ai omis le dernier élément pour faciliter le versage du seau de béton.
J'ai attaché chacun des piliers avec des planches et des serres joints pour éviter qu'ils se baladent avec le poids du béton pendant que je vais verser et même pendant le séchage.
On le distingue faiblement mais sur le pilierà droite j'ai percé dans le deuxième élément pour passer les gaines.

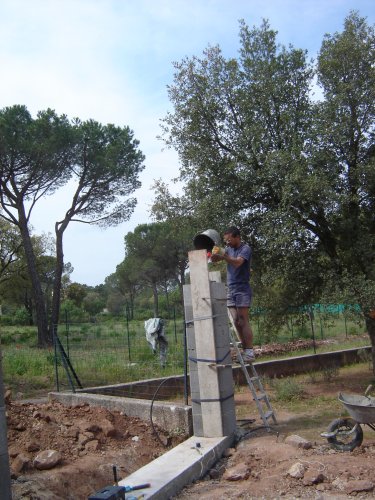

Je coule le béton dans le dernier élément en mettant bien à ras bord.
Temps pour préparer les piliers 1h, temps pour couler le béton 2h30 (j'étais tout seul).
J'ai utilisé:
- 2*7 boisseaux de pilier de 40x40x25 à 3,15€HT chacun
- chaînage 15x15 de 6ml à 14,10€HT
- 3 sacs de ciment à 5,21€HT
- 0,3 m3 à peu près de mélange à béton à 28,18€HT

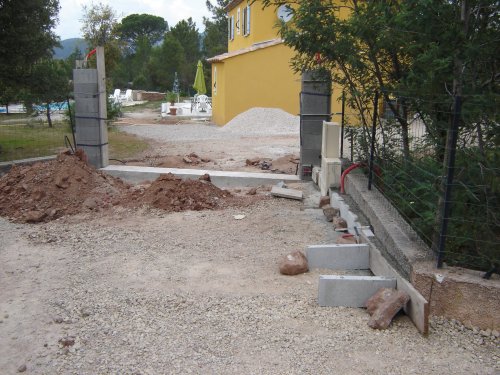

Pour terminer avec la bétonnière, j'ai monté le premier niveau de l'élargissement du muret, temps de travail 3/4h
- 7 agglos de 7,5*20*50 à 0,69€HT l'un

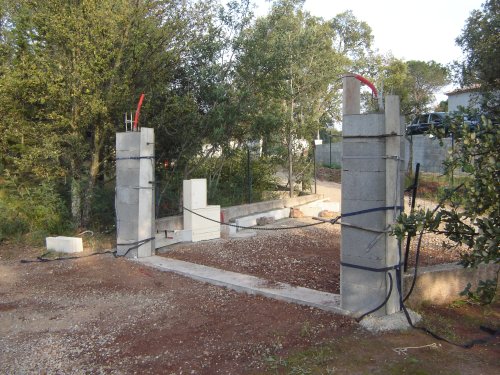

J'ai terminé la journée en étalant la terre tout autour du seuil, ça tombe bien le soir même il a plu ce qui permis de tasser un peu la terre.

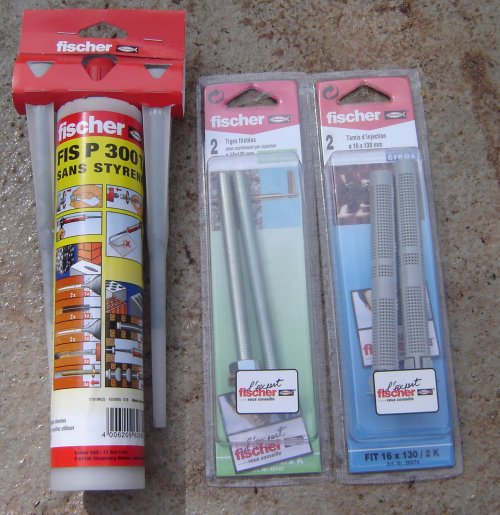

Week end à rallonge suivant, j'ai fixé le portail en me servant d'un kit fischer (photo à droite) constitué de tiges filetées, de chevilles spécialees (tamis) et d'un mortier résine à prise (super) rapide. Les étapes pour la fixation des pattes est la suivante:
- repérer les trous de fixation (règle, mètre et fil à plomb)
- percer
- on enfonce à la main les chevilles
- on introduit le mortier avec le pistolet qui va bien en faisant bien dégouliner, il faut être très rapide sans quoi le mortier prend
- on présente les pattes de fixation et on enfonce les tiges filetées
- on vérifie le niveau horizontal des pattes
- 1h après on peut visser les tiges filetées, pour un portail en alu on peut fixer le portail dans la foulée, c'est que j'ai fait
Coût du kit
- 2 cartouches de scellement 2*10,24€HT
- 4 paires de tiges filetées 4*4,35€HT
- 4 paires de tamis d'injection 4*1,84€HT

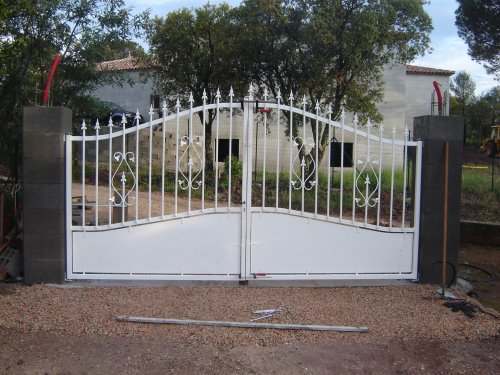

Le samedi 5 mai 2007, le portail est en place, j'achève de le mettre à niveau avec des cales et des serres joints.
Auparavant j'ai placé du film polyane et recouvert de gravier en attendant mieux.

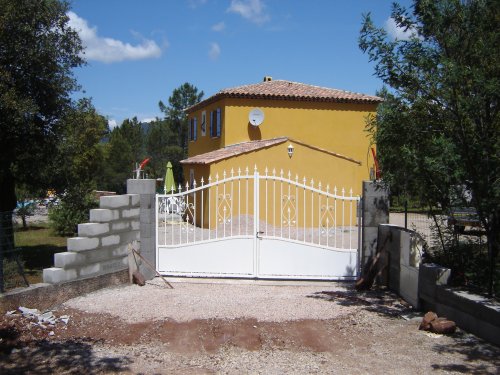

Le lendemain, journée d'élection, mais également journée béton, j'ai commencé à monter le muret de chaque côté du portail.

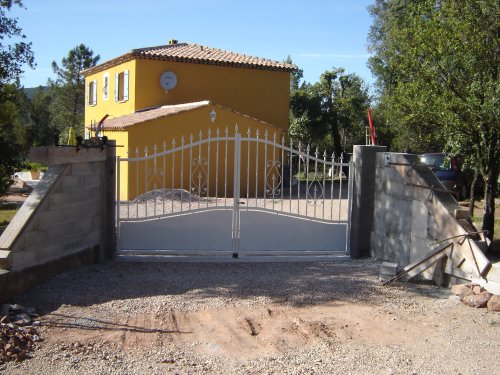

Le 8 mai le muret est monté de chaque côté et avec un coffrage j'ai coulé du béton pour faire l'arase.

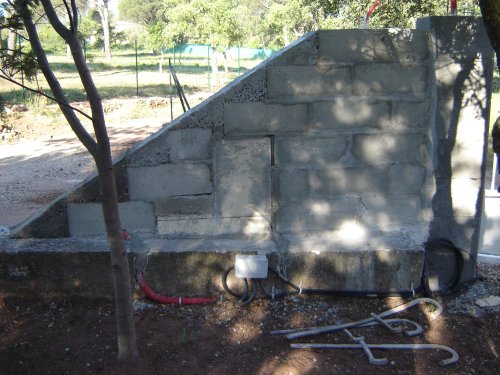

Le 13 mai le muret côté verso, on voit le boîtier EDF et la boîte de jonction avec les câbles qui arrivent du garage via la gaine rouge.

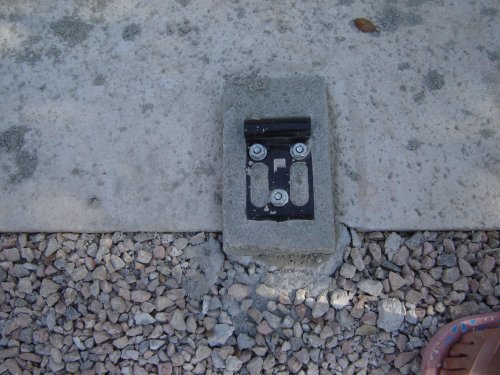

La butée au milieu du seuil, j'ai du la surélever pour cela j'ai du attaquer le seuil au marteau burineur pour qu'il y ait suffisamment de béton pris dans le seuil.

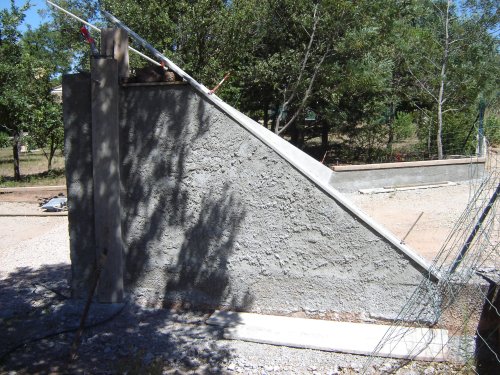

J'ai attaqué l'enduit au début du mois de juin, pour cela sur chaque face j'ai appliqué un gobetis en projetant du mortier sur le muret sans chercher à l'étaler. C'est une couche d'accroche qui doit servir pour étaler l'enduit final, elle fait dans les 5-8mm, je projette l'enduit à la truelle et j'enlève le surplus en raclant avec le côté de la truelle, mais surtout pas en cherchant à l'étaler avec le plat de la truelle.

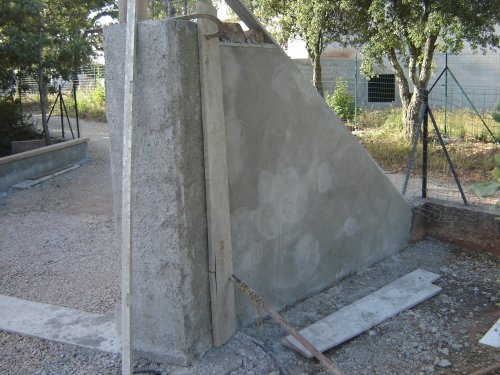

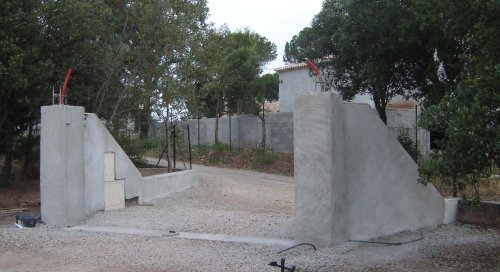

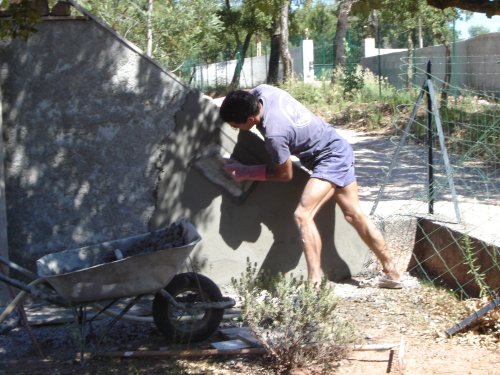

Le 24 juin, j'ai mis en place les règles qui vont me servir à faire l'enduit de finition. Pour l'enduit final, je projette le mortier à la truelle et j'étale à la taloche en faisant des gestes circulaires.
Mon enduit fait au moins 1cm d'épaisseur, niveau proportion du mortier, pour un seau de ciment, je rajoute dans la bétonnière 13 pelletée de sable très fin.
Avant que l'enduit sèche totalement, j'ai pris une éponge mouillée pour dessiner des cercles, ça permet de cacher les dernières imperfections et ça donnera un petit effet quand la peinture sera en place.
A suivre...
Le 1 juillet l'enduit est terminé, j'ai mis en place le visiophone (on le distingue sur la gauche) avec un bout de plinthe pour le protéger de la pluie.
Manque plus que les chapeaux pour le gros oeuvre et la peinture bien entendu.

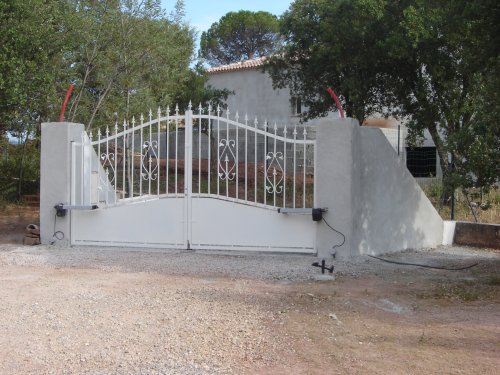

Le week end suivant j'ai remis en place le portail et fixé l'automatisme de portail, c'est un modèle à verin de base supportant quand même des portails jusqu'à 400kg avec les options boitiers à clef (intérieur et extérieur), antenne et 3 télécommandes, le tout acheté neuf 308€ frais de port inclu sur ebay.
A noter que pour la fixation sur les piliers il faut mettre du gros costaud, du même tonneau que pour les pattes de fixation du portail.

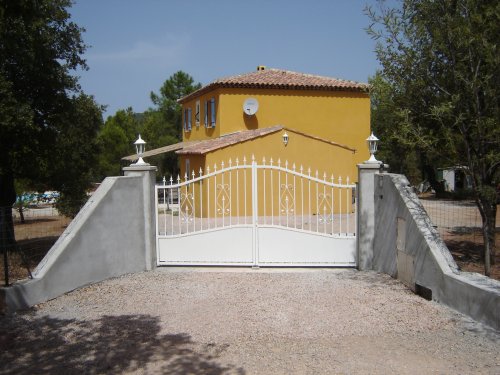

Fin août 2007 j'ai mis en place les lumières sur les piliers, elles sont déclenchées par un détecteur de mouvement qu'on peut distinguer au dessus du visiophone à droite. Au total pour l'instant j'en suis à (prix en TTC)
- portail 592€
- seuil (béton, ferraille) à 122€
- piliers (boisseaux, béton, ferraille, chapeaux) à 109€
- fixations portail à 55€
- murs avec crépi 106€
- automatisme avec fixation 362€
- lumières et détecteur de mouvement 81€
- portier vidéo (avec gaine) 129€
En arrondissant j'arrive donc à 1555€, il me restera à ajouter la couleur.

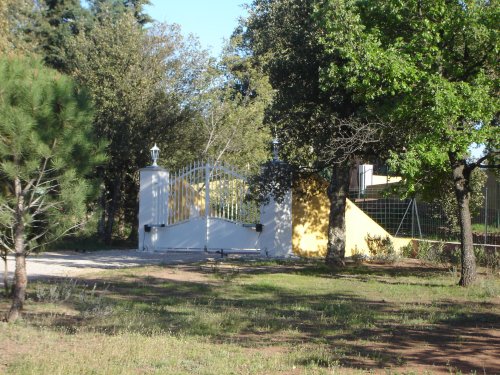

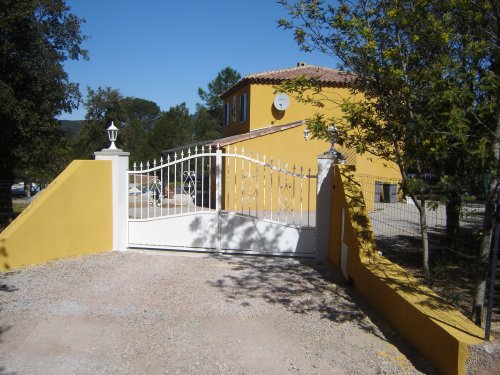

Mi mars 2008, j'ai profité d'artisans qui faisaient l'enduit de la maison de mon voisin pour leur demander de me terminer celui de mon portail. Voilà le travail terminé le 22 mars 2008. Ca m'a coûté 250€ tout compris (fourniture enduit et main d'oeuvre), dans le prix ils m'ont également enduit les contremarches de mon escalier.
Je n'ai plus qu'à peindre les chapeaux en blanc et tout le muret de cloture dans le même ton.

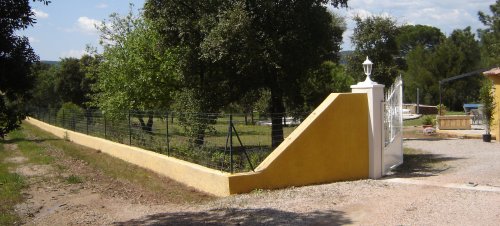

Autre vue de l'autre côté avec les piliers peints en blanc.
21 avril 2009, j'ai enfin peint en blanc le sommet de mes piliers. Le lendemain j'ai peint le muret attenant au portail.
